一、結構組成

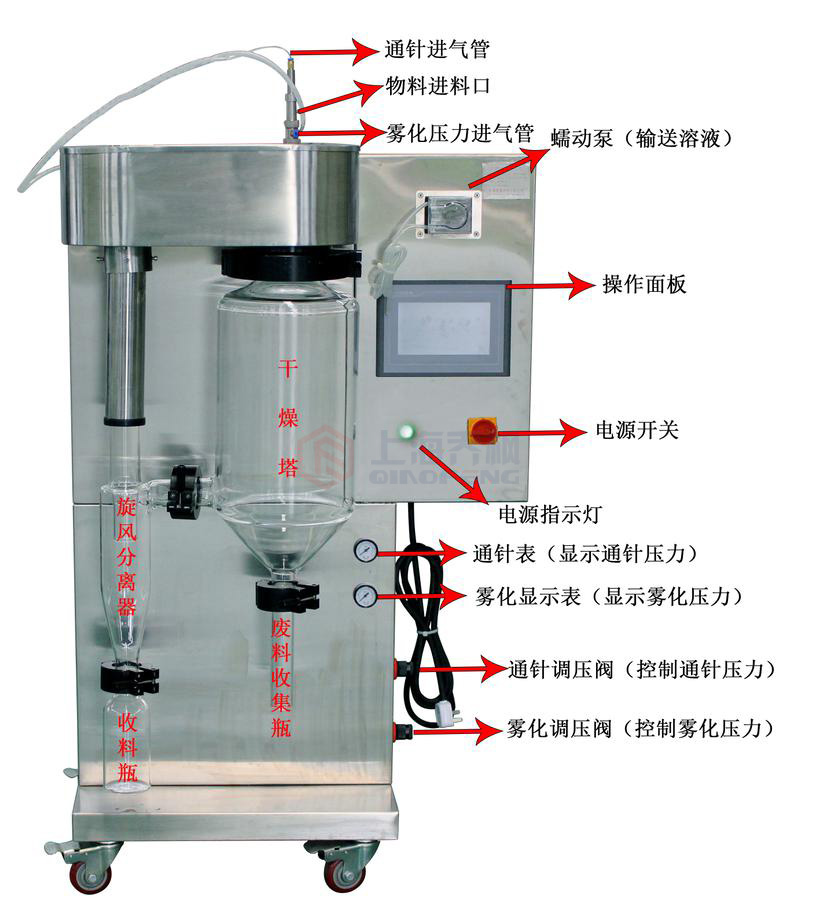

實驗型小型噴霧干燥機是科研實驗室中常用的干燥設備，其結構緊湊、操作靈活，能夠將液態物料快速轉化為粉末或顆粒狀產品。該設備主要由以下幾個系統組成：

1. ?1.噴霧系統?：

• ?噴嘴?：是噴霧系統的核心部件，負責將液態物料霧化成微小液滴。根據物料性質的不同，噴嘴有多種類型可供選擇，如壓力式、離心式和超聲波式等。

• ?空氣壓縮機?：為噴嘴提供壓縮空氣，幫助液態物料霧化。

• ?進料泵?：將液態物料穩定輸送至噴嘴，通常采用蠕動泵或齒輪泵，確保流量精確可控。

2. ?2.熱風系統?：

• ?加熱器?：將空氣加熱至設定溫度，為干燥過程提供熱源。加熱方式多采用電加熱，便于實驗中的溫度調控。

• ?風機?：將熱空氣輸送至干燥室，確保空氣流量穩定，促進液滴與熱空氣的充分接觸。

• ?空氣過濾器?：過濾進入干燥室的空氣，防止雜質污染物料，**產品質量。

3. 3?.干燥系統?：

• ?干燥室?：是物料干燥的主要場所，通常為圓柱形或錐形，材質為不銹鋼或玻璃，耐腐蝕且易于觀察干燥過程。

• ?熱風分配器?：將熱空氣均勻分配至干燥室，確保霧滴與熱空氣充分接觸，提高干燥效率。

• ?旋風分離器?：利用離心力將粉末與尾氣分離，收集大部分粉末產品。

• ?布袋除塵器?：通過濾袋捕獲細粉，確保粉末收集效率，減少尾氣中的粉塵排放。

4. 4?.收集系統?：

• ?收集瓶?：儲存干燥后的粉末產品，便于后續分析或使用。

• ?濕法除塵器?：洗滌尾氣中的細粉和有害氣體，確保排放達標，保護環境。

5. 5?.控制系統?：

• ?溫度控制器?：調節加熱器功率，精確控制干燥室溫度，滿足不同物料對干燥溫度的要求。

• ?流量控制器?：調節物料泵和風機轉速，控制物料流量和空氣流量，確保干燥過程穩定。

• ?觸摸屏操作界面?：智能化控制，實時顯示操作參數，方便用戶調整和監控干燥過程。

•

二、使用說明書

?1. 設備安裝與檢查?

• 在拆箱后，請按照裝箱清單進行設備整理，檢查各部分配件及干燥機機身是否完整。

• 安裝玻璃組件時，確保干燥室、旋風分離器、產品收集瓶、廢液（料）收集瓶等豎直安裝，且干燥室左下方瓶口朝向盡量與干燥機正面平行。

• 將干燥機機身左側的膠管分別插入霧化噴槍對應的接口處，確保連接緊密。

• 檢查電源連接，確保電源插頭接觸良好，無松動現象，并接通電源檢查電壓和儀表是否正常。

• 檢查空壓機、壓力表、屏顯設備、蠕動泵等是否正常工作，同時檢查溫控設備是否準確。

?2. 物料準備?

• 準備待干燥的樣品，并將其倒入樣品杯中。確保樣品量不超過樣品杯的*大容量。

• 根據物料性質選擇合適的溶劑和添加劑，必要時進行篩選、攪拌、配比等操作，得到均勻的液態物質。

• 使用過濾器過濾物料中的雜質，防止噴嘴堵塞，延長設備使用壽命。

?3. 操作流程?

• ?選擇噴嘴和空氣流量?：根據待干燥樣品的性質，選擇合適的噴嘴和空氣流量，將噴嘴安裝在儀器上并確保其牢固。

• ?打開進風口和出風口?：確保空氣流通，為噴霧干燥過程提供必要的空氣環境。

• ?開機預熱?：依次打開空壓機、風機、空氣加熱器，待空機運轉一定時間后進行參數設置。

• ?設定溫度?：根據樣品的性質和所需的產品粒度，設定所需的溫度。等待儀器加熱至所需溫度，并保持穩定。

• ?開始噴霧干燥?：慢慢調節噴嘴的高度，觀察噴霧情況，并調整空氣流量，以獲得*佳的噴霧效果。如果噴霧效果不佳，可以調整噴嘴的角度或高度。

• ?收集產品?：觀察實驗室小型噴霧干燥機的出口處，等待產品落入收集器中。收集器應放置在出口下方，并確保其穩定。

• ?關機清理?：噴霧干燥結束后，依次關閉空氣加熱器、空壓機。待進風溫度降至90℃時，方可關閉風機。關閉電源，按設備清潔程序對噴霧干燥機進行清潔。

4. 注意事項?

• ?安全操作?：在操作過程中，應嚴格遵守安全規程，佩戴好防護用品，避免高溫燙傷或粉塵吸入等安全隱患。

• ?物料性質?：根據樣品的性質和所需的產品粒度，選擇合適的溫度、氣流和噴嘴類型等參數。

• ?異常情況處理?：如果在操作過程中遇到任何問題或異常情況，應立即停止操作，并聯系專業技術人員進行處理或維修。

• ?設備維護?：定期對設備進行維護保養，檢查加熱元件、電機、軸承等部件的磨損情況，及時更換損壞部件，確保設備長期穩定運行。

?5. 清潔與保養?

• 在使用過程中，應保持儀器的清潔和整潔。定期清洗噴嘴、進風口和出風口等部件，以確保儀器的正常使用和延長使用壽命。

• 清潔干燥室時，應使用軟布或刷子輕輕擦拭，避免使用硬物刮擦，以免損壞設備表面。

• 定期檢查并更換空氣過濾器、布袋除塵器等易損件，確保設備的過濾效果和除塵效率。

實驗型小型噴霧干燥機以其高效、靈活、環保的特點，在科研與工業生產中發揮著越來越重要的作用。希望本使用說明書能夠幫助您更好地了解和使用該設備。
